Részletek

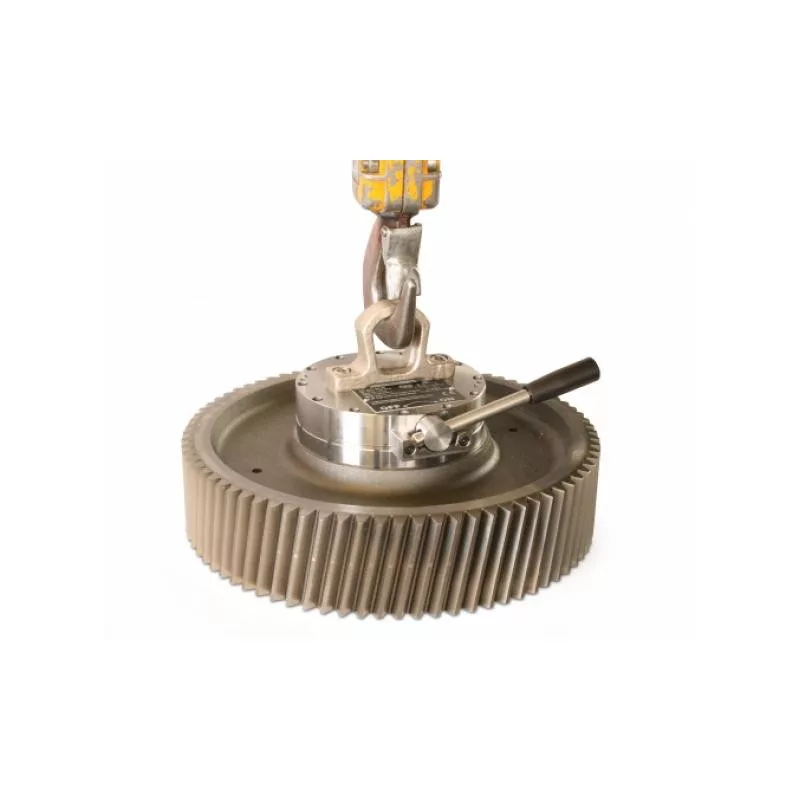

Permanens karos emelőmágnes gyűrű alakú munkadarabok emelésére.
A PML-C permanens karos emelőmágnesek egy körkörös multipoláris rögzítőfelülettel rendelkeznek, mely ideálissá teszi gyűrűs vájattal rendelkező munkadarabok, fogaskerekek, csapágyházak felemelésére.
Mivel a gyűrű alakú munkadarabok esetén az érintkezési felülettel arányosan csökken a mágnesesség hatásfoka, a maximális teherbírást hozzávetőlegesen az alábbi képlettel számolhatjuk:
Maximális teherbírás [kg] = Érintkezési felület [cm2] x 4
Az így számolt elméleti érték még tovább csökken az anyagminőség, üzemi hőmérséklet függvényében. Sorozatban gyártott munkadarabok esetén 3-szoros biztonsági tényezővel kell számolnunk. Az emelőszerkezet nem-mágneses központjában található egy M10 menet, amelyre a központosító lemezt, vagy tüskét lehet csavarni.
Adatok
| Cikkszám | WS-FLG10010157 |
